摘要：在梯级水电站开发中，每个水电站通讯设备的监控对于整个系统是否能够正常运行起着至关重要的作用。采用“易控(INSPEC)”实现的梯级电站通讯设备监控系统能够实时地监测每个水电站中通讯设备的运行情况，有效确保系统之间信息的畅通，从而提高系统的稳定可靠性。该系统能够解决传统的梯级开发中存在的多个水电站之间的通讯不稳定问题，具有运行可靠、系统易于扩展等特点。

关键词：易控 梯级开发 通讯设备

1.引言

随着我国水电行业的发展，开发建设了多个大型的水电站，如三峡、溪洛渡、向家坝、镜屏、拉西瓦、瀑布沟等。在未来一段时间内，中小型水电站的建设将会成为水电行业的发展重点。由于河流梯级开发效益显著，作为河流水利资源开发的主体形式的河流梯级开发得到了行业的普遍重视，根据河流各段不同落差，逐级修建水坝，以集中落差，调节流量，达到河流水力资源的合理开发和综合利用。

梯级水电站是指一条河流梯级开发中的每一个水电站，也称梯级工程。为了充分利用河流水能资源，一般河流规划中，从河流或河段的上游到下游，修建一系列呈阶梯形的水电站，这是开发利用河流水能资源的一种重要方式。各个梯级水电站组成了河流或河段的梯级水电开发。

在梯级水电站开发的过程中，每个水电站之间的通讯顺畅是整个梯级电站能够正常运行的前提，这就使得对系统中交换机、通讯电源等通讯设备运行状态的监控尤为重要。利用“易控(INSPEC)”实现的梯级电站通讯设备监控系统对田湾河梯级水电站的大发站、金窝站、仁宗海站三个水电站的多个通信设备运行状态进行监控，保证了系统通信的稳定，此外报警查询、用户管理、日志查询、报表查看等丰富和完善了系统功能，能够对系统的各种历史信息进行查询，用户管理功能进一步确保了系统能够安全、可靠地运行。

2.易控（INSPEC）”实现的梯级电站通讯设备监控系统设计

2.1监控系统简介

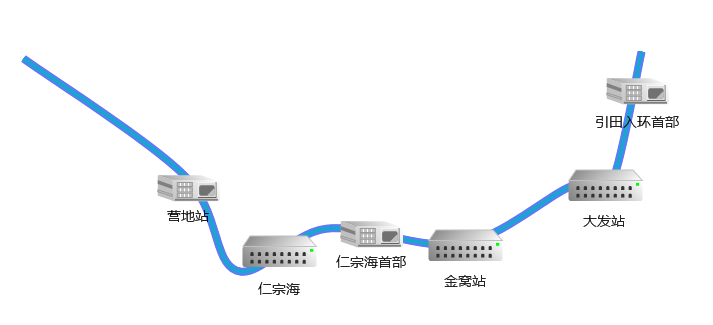

田湾河梯级水电站由仁宗海、金窝、大发三个发电站组成，总装机76万千瓦，设计年发电量约36亿千瓦时。利用易控实现的梯级电站通讯设备监控系统对仁宗海、金窝、大发三个发电站以及营地站、仁宗海首部大坝、引田入环引水共六个站的交换机、通信电源、电池巡检仪等设备的通信状态进行监控。系统结构如下图所示：



2.2与硬件的连接

由于系统中每个站距离监控主机都很远，故在每个站采用串口服务器与现场的设备通信，串口服务器连接以太网转光纤模块，在监控系统处再利用光纤转以太网模块将信号转换为监控主机能够识别的信号，通过这种方式就能够使监控主机与被监控设备建立稳定可靠的连接。

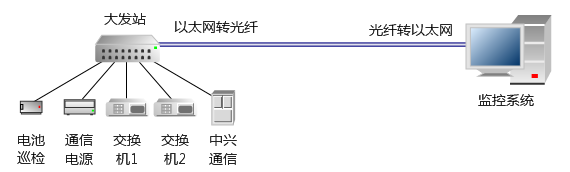

监控系统对每个站的通讯电源、交换机、电池巡检仪等设备的状态进行监控，系统中每个站与监控主机的通信示意图如下图所示：



2.3画面设计

系统画面主要由六个站的设备监控画面以及日志信息、报警信息、报表查询、用户管理等功能组成。

系统画面采用了易控软件的图形系统进行开发，为了实现监控画面能够在多个站之间快速切换，监控系统采用了树形控件进行画面导航。易控软件具有全方位的开放架构，提供多种方式和途径可以丰富和扩展其功能，易控图形工具箱中提供了大量的绘图工具，也提供了多个标准Windows控件如单选按钮、复选按钮、组合框、列表框、超级文本框等，如果希望使用其它的Windows控件，如本文中用到的树形控件，也可以通过简单的操作实现。

在易控软件的安装目录（默认为：C:\Program Files\ControlEase\INSPEC）中找到DrawingTools.config文件，将其用记事本方式打开，找到名称为“WindowsControls”的分类，将以下代码粘贴到某一个</Shape>之后，

<Shape>

<Name>树形控件</Name>

<Class>System.Windows.Forms.TreeView</Class>

<TypeName>ControlEase.Inspec.Drawing.GCtrlSurrogate,ControlEase.Inspec.InShapeExt</TypeName>

<Assembly Name="System.Windows.Forms" Version="2.0.0.0" Culture="Neutral" PublicKeyToken="b77a5c561934e089" />

<Tip>显示标记项的分层集合。</Tip>

</Shape>

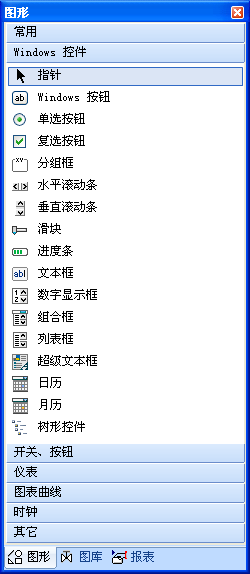

将该文件保存之后再次打开易控的开发环境，在图形工具箱中Windows控件分类中就能够看到刚刚添加的树形控件了，如下图所示：



 易控图形工具箱

在接下来的画面绘制过程中就可以使用树形控件了，开发完成的主要监控画面如下图所示：

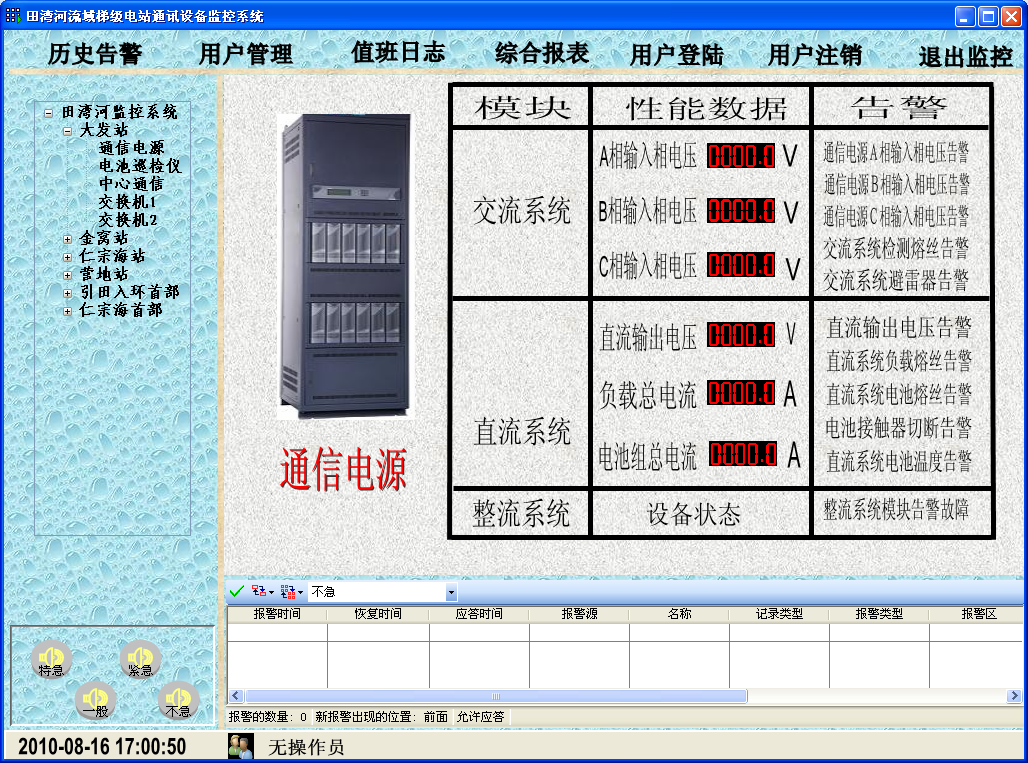

大发站通信电源运行状态监控画面

除了对设备运行状态的监控，监控系统还提供了用户管理的功能，以管理员身份用户登录后，能够对监控系统所有的用户进行编辑，包括对现有用户的密码、安全区、自动注销时间以及类别进行修改，还具有新建和删除用户的功能，如下图所示：

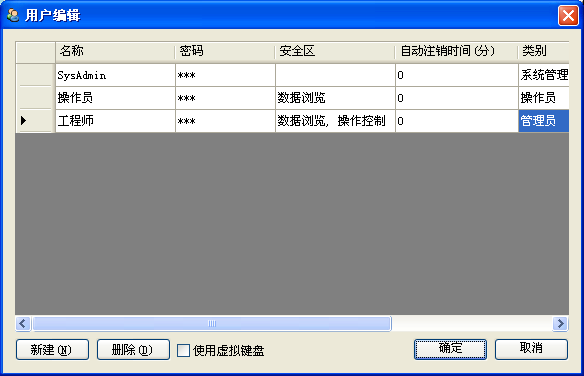

 用户编辑界面

监控系统还具有各种日志信息查询的功能，如报警查询、日志查询、报表查询等，通过这些功能能够充分了解监控系统的运行状况，

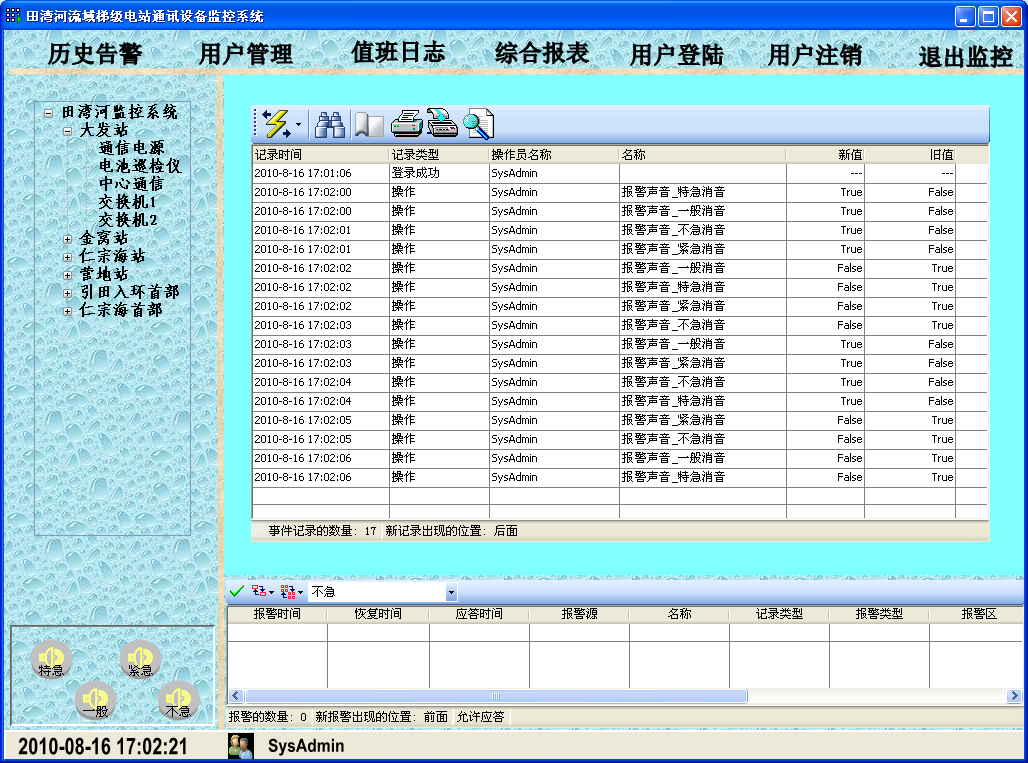

值班日志查询画面

3.结束语

由“易控（INSPEC）”实现的梯级电站通信设备监控系统，不仅画面美观、运行稳定，而且使得该系统与同类型产品相比，具有操作方便、维护简单等优点，其可靠性、工作效率及安全性也得到了极大的提高。通过“易控（INSPEC）”组态的人机界面保障了控制系统安全可靠，为用户提供了全方位的信息化解决方案。
